Problème huile hydraulique john deere 1120
Bonsoir,
Je possède un john deere 1120 sur lequel j'ai le comportement suivant :
- à froid juste après démarrage du tracteur tout fonctionne correctement (direction, relevage, fourche avant...) pendant environ 30 min
- ensuite il se passe les choses suivantes :
- rater ponctuel de la direction avec une température anormalement élevée de la partie située en dessous du volant
- difficulté à monter le relevage avec au bout d'un moment l'impossibilité de le monter
- difficulté à monter la fourche avec au bout d'un moment l'impossibilité de la monter
Si quelqu'un a déjà eu ce problème et connait la cause je vous en remercie par avance.
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
Re: Problème huile hydraulique john deere 1120
Bonjour didjohndeere!!
As-tu contrôlé la crépine d'aspiration de la transmission?
A+.
As-tu contrôlé la crépine d'aspiration de la transmission?
A+.
Invité- Invité
Re: Problème huile hydraulique john deere 1120
Merci pour le retour. Effectivement je vais effectuer une vérification au niveau de la crépine et également au niveau du filtre situé à proximité.
Je vous tiens informé.
Je vous tiens informé.
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
Re: Problème huile hydraulique john deere 1120
Bonjour,
Tu as ce tracteur depuis longtemps ? Si non la fourche est commandée comment ? Le distributeur est celui du tracteur ou séparé ? J'ai vu un jour un "rigolo" monter un centre ouvert sur 1120 justement.
Cordialement
Gilles
Tu as ce tracteur depuis longtemps ? Si non la fourche est commandée comment ? Le distributeur est celui du tracteur ou séparé ? J'ai vu un jour un "rigolo" monter un centre ouvert sur 1120 justement.
Cordialement
Gilles
Gilles42- Messages : 605
Date d'inscription : 03/09/2012
Localisation : LOIRE
Re: Problème huile hydraulique john deere 1120
Bonjour Gilles42,
J'ai ce tracteur depuis fin 2009 car inclut dans l'achat du corps de ferme.
Je m'y suis penché récemment car nous avons fait beaucoup de travaux de rénovation de la ferme.
La fourche est brancher sur la soupape de régulation de débit (tuyau situé à gauche de la soupape et l'arrivée de la pompe est à droite).
En ce qui concerne la manette de montée ou descente ci-dessous la photo :
Pour ma part j'ai démonté la crépine qui était vraiment propre et j'ai changer le filtre à huile hydraulique.
J'ai testé ce soir est le symptôme est identique à savoir un échauffement anormal au niveau du carter hydraulique de la direction.
A noter que l'on entend un sifflement au niveau du carter qui laisserait penser à un écoulement rapide d'huile au niveau de celui-ci.
Je pense que le problème doit venir de la soupape régulatrice de débit qui doit être grippée ou bouchée.
Qu'en pensez vous et à t'on un moyen de vérifier ce point.
Merci d'avance,
J'ai ce tracteur depuis fin 2009 car inclut dans l'achat du corps de ferme.
Je m'y suis penché récemment car nous avons fait beaucoup de travaux de rénovation de la ferme.
La fourche est brancher sur la soupape de régulation de débit (tuyau situé à gauche de la soupape et l'arrivée de la pompe est à droite).
En ce qui concerne la manette de montée ou descente ci-dessous la photo :
Pour ma part j'ai démonté la crépine qui était vraiment propre et j'ai changer le filtre à huile hydraulique.
J'ai testé ce soir est le symptôme est identique à savoir un échauffement anormal au niveau du carter hydraulique de la direction.
A noter que l'on entend un sifflement au niveau du carter qui laisserait penser à un écoulement rapide d'huile au niveau de celui-ci.
Je pense que le problème doit venir de la soupape régulatrice de débit qui doit être grippée ou bouchée.
Qu'en pensez vous et à t'on un moyen de vérifier ce point.
Merci d'avance,
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
Re: Problème huile hydraulique john deere 1120
Bonjour
quand tout marche a peu prés la direction est elle normale quand on tourne a gauche et a droite
quand ta fourche et ton relevage ne marche plus a tu encore un peu de direction
aprés d aprés tes dire il se pourrait que tu est une fuite interne dans le boitier de direction pour le savoir faudrait boucher l alimentation et faire des éssais avec le reste de l hydraulique a chaud
quand tout marche a peu prés la direction est elle normale quand on tourne a gauche et a droite
quand ta fourche et ton relevage ne marche plus a tu encore un peu de direction
aprés d aprés tes dire il se pourrait que tu est une fuite interne dans le boitier de direction pour le savoir faudrait boucher l alimentation et faire des éssais avec le reste de l hydraulique a chaud
jf324- Messages : 825
Date d'inscription : 06/07/2016
Re: Problème huile hydraulique john deere 1120
Merci pour le retour.
Quand la fourche et le relevage ne fonctionne plus, la direction fonctionne normalement à droite et à gauche avec ponctuellement un petit temps de réaction.

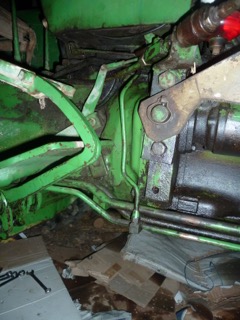

Si j'ai bien compris il faut que j'isole l'alimentation du carter de direction en mettant un bouchon sur le tuyau d'alimentation (tuyau situé à la verticale avec piquage sur la tuyauterie horizontale qui alimente la soupape de réduction de débit sur la photo ci-dessous).
Si le reste fonctionne à chaud, cela permet effectivement de valider le bon fonctionnement de la soupape de réduction et donc que le problème serait au niveau du carter de direction.
Dans le cas inverse ce serait la soupape de réduction de débit.
Quand la fourche et le relevage ne fonctionne plus, la direction fonctionne normalement à droite et à gauche avec ponctuellement un petit temps de réaction.
Si j'ai bien compris il faut que j'isole l'alimentation du carter de direction en mettant un bouchon sur le tuyau d'alimentation (tuyau situé à la verticale avec piquage sur la tuyauterie horizontale qui alimente la soupape de réduction de débit sur la photo ci-dessous).
Si le reste fonctionne à chaud, cela permet effectivement de valider le bon fonctionnement de la soupape de réduction et donc que le problème serait au niveau du carter de direction.
Dans le cas inverse ce serait la soupape de réduction de débit.
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
Re: Problème huile hydraulique john deere 1120
Bonjour
oui c est bien ca isoler au piquage l alimentation du boitier
pour la soupape que tu parles c est soupape de priorité et non de réduction de débit d ou ca veut dire priorité a la direction et surtout dans le cas ou on a une grosse fuite derriere relevage ou distributeur de facon a pouvoir manoeuvrer
oui c est bien ca isoler au piquage l alimentation du boitier
pour la soupape que tu parles c est soupape de priorité et non de réduction de débit d ou ca veut dire priorité a la direction et surtout dans le cas ou on a une grosse fuite derriere relevage ou distributeur de facon a pouvoir manoeuvrer
jf324- Messages : 825
Date d'inscription : 06/07/2016
Re: Problème huile hydraulique john deere 1120
J'ai effectué le démontage de la soupape qui ne présentait pas de problème et pas d'obstruction du passage.
J'ai donc réalisé le démontage de la colonne de direction et du carter en m'aidant des vues éclatées et cela c'est bien passé mais il a fallut démonter tout le tableau de bord.
Ci-dessous quelques photos du démontage.
Il y avait pas mal de dépôt d'huile en partie basse que j'ai purgé par le bouchon de vidange.
il faut que j'inspecte en détail le carter de direction au cas où il y ait un passage bouché.
Ci dessous celui-ci et le bas de la colonne de direction.
Et enfin la partie haute de la colonne de direction avec le volant que je ne suis pas arrivé à démonter de la colonne.
J'ai commencé à inspecter les joints de la colonne mais je n'ai pas vu de dommage sur les joints qui pourrait induire une fuite.
Pensez vous que cela peut être lié à un bouchage d'un passage dans le carter de direction où faut il changer les joints de la colonne de direction.
Merci d'avance pour votre retour et si quelqu'un à le détail du circuit d'huile dans le carter et la colonne, je suis preneur car j'ai un peu de mal à tout comprendre.
Merci pour votre aide.
J'ai donc réalisé le démontage de la colonne de direction et du carter en m'aidant des vues éclatées et cela c'est bien passé mais il a fallut démonter tout le tableau de bord.
Ci-dessous quelques photos du démontage.
Il y avait pas mal de dépôt d'huile en partie basse que j'ai purgé par le bouchon de vidange.
il faut que j'inspecte en détail le carter de direction au cas où il y ait un passage bouché.
Ci dessous celui-ci et le bas de la colonne de direction.
Et enfin la partie haute de la colonne de direction avec le volant que je ne suis pas arrivé à démonter de la colonne.
J'ai commencé à inspecter les joints de la colonne mais je n'ai pas vu de dommage sur les joints qui pourrait induire une fuite.
Pensez vous que cela peut être lié à un bouchage d'un passage dans le carter de direction où faut il changer les joints de la colonne de direction.
Merci d'avance pour votre retour et si quelqu'un à le détail du circuit d'huile dans le carter et la colonne, je suis preneur car j'ai un peu de mal à tout comprendre.
Merci pour votre aide.
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
Re: Problème huile hydraulique john deere 1120
Comme bonne résolution de l'année 2017 j'ai enfin pu terminer la réparation de la colonne de direction par le changement des joints.
Après remontage et test, le problème est enfin résolu.
Par conséquent, lorsque vous avez une augmentation de température au niveau du carter de direction cela signifie un défaut d'étanchéité des joints de la colonne de direction.
Bonne année à tous et merci pour votre support.
Après remontage et test, le problème est enfin résolu.
Par conséquent, lorsque vous avez une augmentation de température au niveau du carter de direction cela signifie un défaut d'étanchéité des joints de la colonne de direction.
Bonne année à tous et merci pour votre support.
didjohndeere- Messages : 7
Date d'inscription : 14/09/2016
Localisation : 64
