JD310A-identification de pièce

Message  lolo2prunoville47 le Dim 8 Oct 2017 - 21:43

bonjour
en me glissant sous mon JD 310A j'ai remarqué une petite pièce(photo 1) qui est vissée sur le coté du pont coté gauche (cercle noir) qui fuit de l'huile hydrau il y a sur cette pièce également 2 cosses élec qui viennent dessus mais les miennes sont débranchées ( cercle rouge)
sur la photo vue de dessous j'ai déjà démonté cette piéce !
il y aussi une "durite" (cercle bleu)  que j'ai faite refaire en inox et  cette liaison repart sur la pompe hydrau il me semble
mais vu que mes connaissance en mécanique JD sont quasi nulle je vous laisse me dire que donc il s'agit  et à quoi ca sert?!
la portée au bout du filetage est abimée et je pense que c'est cela qui cause la fuite ( 5 l / semaine quand il est arrété !)
est il possible de faire refaire la portée de la pièce afin que le petit tube inox et son écrou conique portent  bien  ?
Ayant feuilleté la doc du JD310 en lien sur le site pdt presque 2 h , je n'ai pas réussi à l'identifier cette petite pièce
cordialement


[url=https://servimg.com/view/11983327/13][/url
avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Lun 9 Oct 2017 - 10:18

Bonjour
C'est le contacteur de feux stop, il est vissé sur la trompette et le tuyau de frein se branche dessus.
Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

référence pièce +schéma élec détaillé tracto JD310A de 1971

Message  lolo2prunoville47 le Lun 9 Oct 2017 - 16:24

Bonjour gille est merci pour tes lumières
ce contacteur de feux stop peut se commander chez JD et où est ce que je peux regarder pour trouver la réf JD ?
de plus je cherche un schéma électrique du tableau de bord plus détaillé que celui que j'ai pu consulter sur le site.
est ce que quelqu'un aurait cela car je voudrais refaire l'éclairage de mon tracto JD310A

cordialement
avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  piem le Lun 9 Oct 2017 - 18:05

Bonjour à tous.

La référence d'origine est AL27809.
Remplacée par AL67715:


Ce type de contacteur se trouve sur les John Deere série 40 et 50, en autres.

A+.
avatar
piem

Messages : 2170
Date d'inscription : 03/11/2013
Age : 39
Localisation : Nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Lun 9 Oct 2017 - 20:17

bravo pour votre réactivité
j'ai pu voir sur ce site d'autres pièces qui pourraient m'intéresser
je reviendrai sur ce post pour avoir d'autres réf de pièces du tableau de bord
merci
avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Mar 10 Oct 2017 - 6:28

Bonjour,

Schéma électrique JD 310 et JD 410:

Gilles








Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Mar 10 Oct 2017 - 10:39

alors là MERCI Gilles !!!
cà c'est un mine de renseignements .. surtout pour mon électricien !!
je reviens sur les photos jointes au début du post la petite pièce en équerre qui se visse sur la tromprette et qui reçoit le contacteur de feu stop a sa portée un peu abimée et de ce fait le tube du frein porte mal et cause une petit fuite ( 5 l / semaine tout de même !)
Il y a quelque chose à faire pour rattraper cela ?
ou je peux commander cette pièce chez JD (quelle est la réf?)
ou bien en faire faire une nouvelle par mon tourneur fraiseur à coté de chez moi ?

très cordialement à vous tous !
avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Mar 10 Oct 2017 - 10:59

Bonjour
Du côté pont il y a un joint torique et après avoir positionner le raccord on bloque l'ecrou ( avec modération) pour serrer le joint.
Si c'est côté tuyau tu peux essayer de le reprendre à la lime.
As tu besoin des feux stop ? Si non tu mets un raccord equerre a la place.
Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Mar 10 Oct 2017 - 18:29

ok je vais tenter de le reprendre avec une lime douce
ou sinon je tenterai bien d'essayer de mettre au fond de l'écrou conique un petit joint torique ... a voir !!
et pour ce qui est des feux stop .. j'ai pour projet de faire refaire l'éclairage et l'élec car je voudrais rouler un peu de temps sur la route
mais je garde sous le coude ton idée de mettre un raccord équerre si vraiment ca doit me coûter un bras !
encore merci
lolo
avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Mer 11 Oct 2017 - 4:55

Bonjour
N'essayes pas de mettre un joint torique sur le tuyau conique ça ne tiendra pas, n'oublie que c'est un tuyau de frein. Ces engins sont lourds et il faut bien toutes les qualités de ceux ci pour s'arrêter.
Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  ddada le Mer 11 Oct 2017 - 8:28

Salut, peut être avec un peu de rouleau téflon Very Happy

ddada

Messages : 79
Date d'inscription : 10/09/2014
Age : 50
Localisation : loiret

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Ven 13 Oct 2017 - 23:04

bonsoir Gilles ..
j'écoute tes conseils précieusement !!!
et je retiens le le teflon sur le filetage du raccord equerre

à tout hasard ... si je mets de la résine liquide de plombier sur le filetage du raccord équerre ca peux tenir ?

de plus je vais m'attaquer à re-connecter le compte-tours qui fait aussi compteur d'heures.. (voir photos) j'ai lu ici le mode opératoire

je sens que je vais bien m'amuser à démonter le petit embout moleté qui est vissé là bas au fond du machin !!!

une fois démonté comment je peux faire pour le sertir sur la gaine   ? colle? gaine thermo rétractable ?

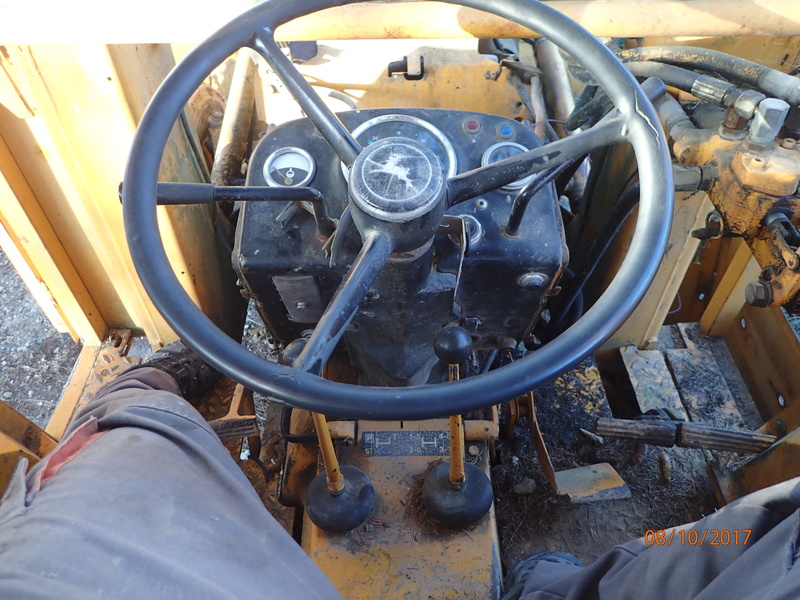

je vais faire des photods du tableau de bord afin d'identifier ici certains boutons et manettes !!

comment je peux tester la jauge de gaz-oil (  flotteur à balancier dans le réservoir ou bien le mano du tableau de bord  qui ne fonctionne plus ?)

est ce que le compte tours et compteur d'heures fonctionne ensemble ? si je fais tourner le compte tours à la perceuse .. est que les heures font avancer aussi ?Question

je veux  faire la vidange hydraulique car suite à la  fuite au raccord du tube de frein( voir plus haut )  , j'ai donc remis 20 l de l'huile  hydraulique " qui fait tout " comme m'a dit le technicien à la coopé agricole !

j'ai repéré ici les réf des filtres mais  il y a 2 références ... faut il d'abord que je démonte l'ancien filtre pour etre sur de mon coup ?

Y a t il d'autre choses à commander chez JD pour me faire la vidange hydraulique de mon 310A de 1971 ?

de plus si je veux commander des pièces courantes ,dans quelle gamme de tracteurs JD je dois regarder pour trouver des choses  qui se montent dessus ?? SERIE 30 ?

cordialement à vous tous les passionnés de la marque


avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  piem le Sam 14 Oct 2017 - 17:49

Bonjour à tous.

@lolo: Voici des liens vers des sujets qui parlent de l'entretien:

Je possède le manuel d'utilisation au besoin.

A+.
avatar
piem

Messages : 2170
Date d'inscription : 03/11/2013
Age : 39
Localisation : Nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

référence du raccord équerre qui tient le contacteur feu stop sur la trompette gauche

Message  lolo2prunoville47 le Lun 16 Oct 2017 - 21:02

je cherche une réf pour cette petite pièce qui me fait C**** !
j'ai tenté de limer doucement la portée du raccord coté tube de freins , ca fuit moins mais ca fuit !
je veux donc changer cette pièce.. je dois aller la commander chez JD ou bien je peux trouver ça sur des boutiques du net ?

merci à vous tous



avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Mar 17 Oct 2017 - 17:01

Bonjour,

Je ne sait pas si tu peux trouver ailleurs que chez JD, pour info la référence c'est AT24652 et ça vaux la modique somme de 88.88 € ht.
Ce raccord existe sur les tracteurs agricoles de la série 20 regarde en occasion.
Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Mar 17 Oct 2017 - 19:28

Merci gilles pour tes précisions

au vu du prix en neuf .. je vais tenter de trouver en occasion.. sinon je vais voir mon tourneur fraiseur.
bon ce coup ci je clôture ce post car j'en ai d'autres en cours

a bientôt sur d'autres post !

avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Mer 18 Oct 2017 - 5:20

Bonjour,

Je suis pas certain qu'un mécanicien général puisse réaliser cette pièce à un prix moindre, cet difficile à faire de plus les filetages sont américain . Enfin pose la question.

Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Jeu 19 Oct 2017 - 10:14

ci joint un croquis pour remplacer le raccord équerre qui se visse sur la trompette et qui supporte le contacteur de feu stop

@Gilles :
est que ce montage avec un simple T hydraulique peut fonctionner ?
peux tu me préciser le diam ( 3/8 ?) mais surtout le type du pas

merci et à bientôt !




avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Joel2lamer le Jeu 19 Oct 2017 - 10:27

attention quand même , car les raccordements des tuyaux se font par liaison coniques .

si tu conserve ta canalisation de frein , alors il faut que ton raccord ait une portée conique.

donc tu ne peux pas utiliser un raccord en T standard . il te faut des raccord en T spéciaux JD ;




Joel2lamer

Messages : 31
Date d'inscription : 07/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  ddada le Jeu 19 Oct 2017 - 11:18

lolo2prunoville47 a écrit:ci joint un croquis pour remplacer le raccord équerre qui se visse sur la trompette et qui supporte le contacteur de feu stop

@Gilles :
est que ce montage avec un simple T hydraulique peut fonctionner ?
peux tu me préciser le diam ( 3/8 ?) mais surtout le type du pas

merci et à bientôt !






Salut, regarde chez eux, au pire tu passe un coup de téléphone

https://www.hydrodis.com/1357-male-male
Very Happy

ddada

Messages : 79
Date d'inscription : 10/09/2014
Age : 50
Localisation : loiret

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Ven 20 Oct 2017 - 7:18

Bonjour,

Je remarque sur ta photo que le cône du raccord est bien déformé, il faudrait le reprendre avec une lime fine pour lui redonner sa forme. Sinon tu mets un raccord AR36746 (coude à 15.71€) tu supprimes les stops.

Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  lolo2prunoville47 le Dim 22 Oct 2017 - 20:22

ca y est !!

j'ai trouvé un raccord équerre avec le filetage pour le contacteur feu stop en occase dans une casse agricole sur un 2020

je vais pouvoir brancher ( en théorie) les feux stop !

je ferme ce sujet là !

merci à vous tous !
et a bientôt dans d'autres sujets !

avatar
lolo2prunoville47

Messages : 31
Date d'inscription : 08/10/2017
Age : 49
Localisation : prunoville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Gilles42 le Lun 23 Oct 2017 - 6:53

Bonjour,

Je pense que la solution est bien meilleure que le "bidouillage" que tu proposait ....

A+
Gilles

Gilles42

Messages : 383
Date d'inscription : 03/09/2012
Localisation : LOIRE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JD310A-identification de pièce

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
